余熱發電系統三大主機：
◎余熱鍋爐
余熱鍋爐是余熱發電系統中吸收余熱、產生蒸汽、帶動汽輪機的關鍵設備。一般由汽包、過熱器、蒸發器、省煤器等部分組成，其參數依據可利用的余熱量來確定，而汽輪機、發電機主要依據余熱鍋爐的規格來選型。
◎汽輪機
汽輪機又稱蒸汽透平，是將蒸汽熱能轉換成為機械功的旋轉式動力機械。來自鍋爐的蒸汽進入汽輪機后，依次經過一系列環形配置的噴嘴和動葉，將蒸汽的熱能轉化為汽輪機轉子旋轉的機械能，其主要作發電用的原動機，也可直接驅動各種泵、風機、壓縮機等，還可以利用汽輪機的排汽或中間抽汽滿足生產和生活上的供熱需要。
汽輪機按其排汽方式可分為凝汽式和背壓式兩類。凝汽式汽輪機的排汽在低于大氣壓的狀態下進入凝汽器凝結成水。它具有較高的熱能 - 電能裝換率，廣泛應用于大功率發電機組。
在凝汽式汽輪機中，若在某一級后將部分蒸汽于該點壓力下引出，并用作工業過程用汽或生活用汽，這類汽輪機稱為抽汽式汽輪機。抽汽式汽輪機可以在不同壓力點多次抽汽，這類機型廣泛用于熱電聯產。
背壓式汽輪機的排汽壓力高于大氣壓力，排汽可作為工業用氣源，一般功率較小。如用于驅動發電機，其發電量取決于工業用蒸汽的需要量。若背壓式汽輪機的排汽用作其他中、低壓汽輪機的汽源，則該汽輪機稱為前置式汽輪機。
此外，汽輪機還可按汽流方向分為軸流式和輻流式，按結構分為單級和多級。以發電為主要目的的現代大功率汽輪機廣泛采用軸流式、多級、高初參數、凝汽式（或抽汽式）機組。
◎發電機
發電機是將機械能轉變?yōu)殡娔艿碾姍C(jī)，通常由汽輪機、水輪機或內燃機驅動。發電機分直流發電機和交流發電機兩大類，后者又可分為同步發電機和異步發電機，現代發電系統中最常用的是同步發電機。它由直流電流勵磁，既能提供有功功率，也能提供無功功率，可滿足各種負載的需要。異步發電機沒有獨立的勵磁繞組，其結構簡單，操作方便，但不能向負載提供電容器。直流發電機有換向器，結構復雜，價格較貴，易出故障，維修困難，效率也不如交流發電機。

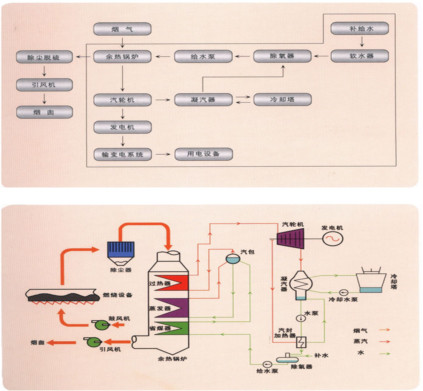

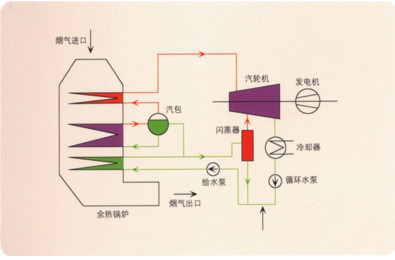

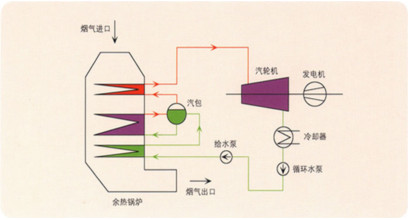

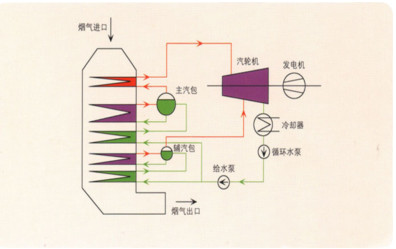

余熱發電系統示意圖：
|
