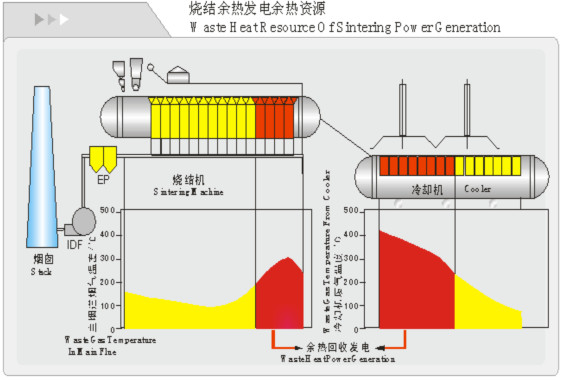

燒結工序是高爐礦料入爐以前的準備工序。有塊狀燒結和球團狀燒結兩種工藝。塊狀燒結是將不能直接加入爐的煉鐵原料，如精礦粉、高爐爐塵、硫酸渣等配加一定的燃料和溶劑，加熱到1300～1500℃，使粉料燒結成塊狀。球團燒結則是將細磨物料，如精礦粉配加一定的黏結劑，在造球設備上滾成球，然后在燒結設備上高溫?zé)Y(jié)。兩種燒結過程都要消耗大量的能源。據統計，燒結工序的能耗約占冶金總能耗的12%。而其排放的余熱約占總能耗熱能的49%。回收和利用這些余熱，顯然極為重要。燒結工序內廢氣溫度分布示意圖如下圖。由圖可知，回收余熱主要在成品顯熱及冷卻機的排氣顯熱兩個方面。
燒結生產時，在燒結機尾部及溜槽部分，燒結礦熱料溫度可達700～800℃，除熱廢氣外，料品還以輻射形式向外界散發熱量。這部分高品位熱量主要通過余熱鍋爐回收。熱管技術目前主要應用在冷卻機廢氣的余熱回收。
熱燒結礦從燒結機尾部落下經過單輥破碎振動篩篩分后，落到冷卻機傳送帶上，在冷卻機上布置有數個冷卻風罩，風罩內裝有軸流風機（吸風式），使冷卻風通過礦料層，能過礦料層后的風溫在第一風罩內一般可達250～400℃，第二風罩內風溫一般為200℃左右。冷卻礦料的另一種形式是鼓風冷卻，即風機在礦料層底部鼓風，通過礦層后進入風罩排空。

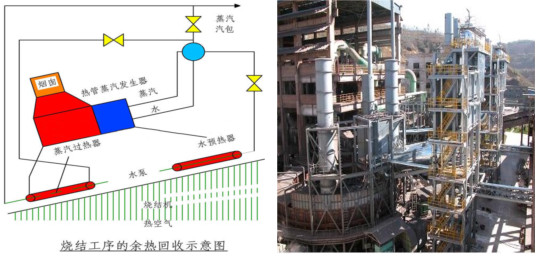

燒結余熱回收的應用流程如下圖所示。
在第一風罩內布置熱管蒸汽發生器，冷卻通過熱的礦料，被加熱到250～350℃，通過熱管蒸汽發生器熱管的蒸發段，溫度降為150℃左右排空。第二風罩的熱風溫度較低，一般為200℃左右。在此風罩內布置軟水加熱器，加熱汽包的給水。在溜槽或冷卻機前端的密封罩內布有蒸汽過熱器，過熱從汽包產出的飽和蒸汽。
某鋼廠126㎡帶式抽風冷卻機配有3臺60A-12型N0.24立式軸流風機，其風量為（標準狀態）3000m3/min，壓力為588～688Pa。熱風溫度分別為250～350℃及215～250℃�；厥諢崃�2800kW，產汽量（設計能力）3～4t/h，蒸汽壓力0.5～0.6MPa，飽和蒸汽溫度169℃。
此外，將所產蒸汽用于混合物料，可提高進燒結機的礦料溫度，在燒結過程中可以消除料層中的過濕帶，提高料層透氣性，從而可提高燒結生產率并降低電耗。
|
