| 脫硫 脫硫,泛指燃燒前脫去燃料中的硫分以及煙道氣排放前的去硫過程。是防治大氣污染的重要技術措施之一。 目前脫硫方法一般有燃燒前、燃燒中和燃燒后脫硫等三種。隨著工業的發展和人們生活水平的提高，對能源的渴求也不斷增加，燃煤煙氣中的SO2 已經成為大氣污染的主要原因。減少SO2 污染已成為當今大氣環境治理的當務之急。不少煙氣脫硫工藝已經在工業中廣泛應用，其對各類鍋爐和焚燒爐尾氣的治理也具有重要的現實意義。 一、技術簡介 通過對國內外脫硫技術以及國內電力行業引進脫硫工藝試點廠情況的分析研究，目前脫硫方法一般可劃分為燃燒前脫硫、燃燒中脫硫和燃燒后脫硫等3類。 其中燃燒后脫硫，又稱煙氣脫硫（Flue gas desulfurization，簡稱FGD），在FGD技術中，按脫硫劑的種類劃分，可分為以下五種方法：以CaCO3（石灰石）為基礎的鈣法，以MgO為基礎的鎂法，以Na2SO3為基礎的鈉法，以NH3為基礎的氨法，以有機堿為基礎的有機堿法。世界上普遍使用的商業化技術是鈣法，所占比例在90%以上。 按吸收劑及脫硫產物在脫硫過程中的干濕狀態又可將脫硫技術分為濕法、干法和半干（半濕）法。 1、濕法FGD技術 是用含有吸收劑的溶液或漿液在濕狀態下脫硫和處理脫硫產物，該法具有脫硫反應速度快、設備簡單、脫硫效率高等優點，但普遍存在腐蝕嚴重、運行維護費用高及易造成二次污染等問題。

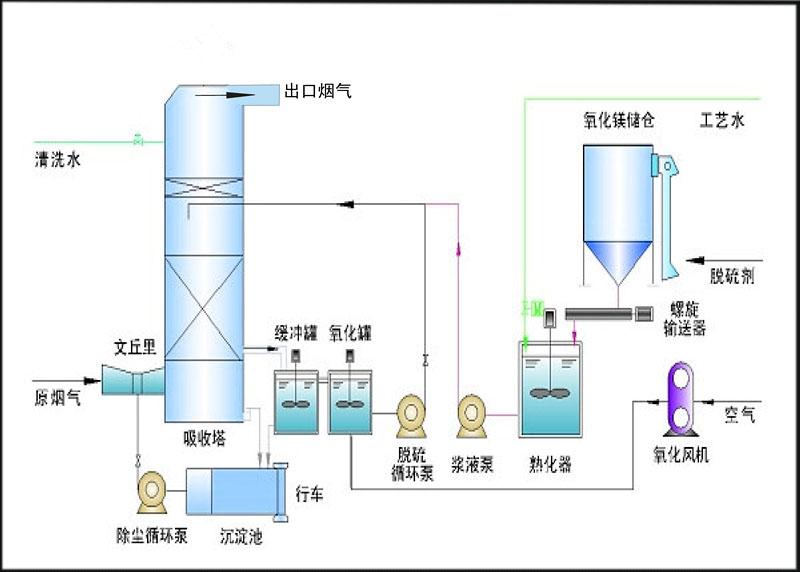

濕法脫硫工藝流程圖 2、干法FGD技術脫硫吸收和產物處理均在干狀態下進行，該法具有無污水廢酸排出、設備腐蝕程度較輕，煙氣在凈化過程中無明顯降溫、凈化后煙溫高、利于煙囪排氣擴散、二次污染少等優點，但存在脫硫效率低，反應速度較慢、設備龐大等問題。

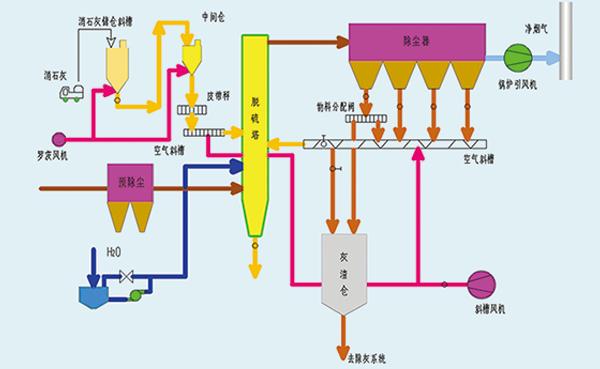

干法脫硫工藝流程圖
3、半干法FGD技術是指脫硫劑在干燥狀態下脫硫、在濕狀態下再生（如水洗活性炭再生流程），或者在濕狀態下脫硫、在干狀態下處理脫硫產物（如噴霧干燥法）的煙氣脫硫技術。特別是在濕狀態下脫硫、在干狀態下處理脫硫產物的半干法，以其既有濕法脫硫反應速度快、脫硫效率高的優點，又有干法無污水廢酸排出、脫硫后產物易于處理的優勢而受到人們廣泛的關注。按脫硫產物的用途，可分為拋棄法和回收法兩種。

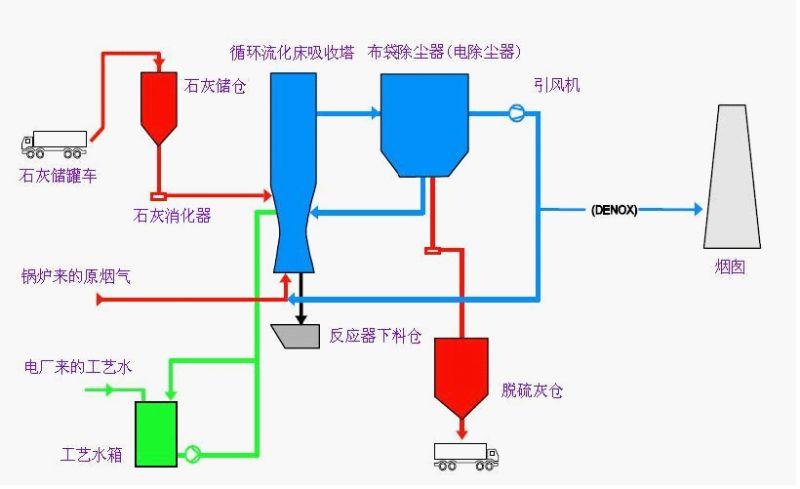

半干法脫硫工藝流程圖 1、石膏法 石灰石——石膏法脫硫工藝是世界上應用最廣泛的一種脫硫技術，日本、德國、美國的火力發電廠采用的煙氣脫硫裝置約90%采用此工藝。 它的工作原理是：將石灰石粉加水制成漿液作為吸收劑泵入吸收塔與煙氣充分接觸混合，煙氣中的二氧化硫與漿液中的碳酸鈣以及從塔下部鼓入的空氣進行氧化反應生成硫酸鈣，硫酸鈣達到一定飽和度后，結晶形成二水石膏。經吸收塔排出的石膏漿液經濃縮、脫水，使其含水量小于10%，然后用輸送機送至石膏貯倉堆放，脫硫后的煙氣經過除霧器除去霧滴，再經過換熱器加熱升溫后，由煙囪排入大氣。由于吸收塔內吸收劑漿液通過循環泵反復循環與煙氣接觸，吸收劑利用率很高，鈣硫比較低，脫硫效率可大于95%。 石膏法的優點是工藝成熟、適用于不同容量的機組，應用范圍最廣，脫硫劑利用充分，脫硫效率可達95%以上，對機組容量無限制。石膏法的脫硫劑來源豐富，價格較低，副產品石膏利用前景較好；不足之處是系統比較復雜，占地面積大，初投資及廠肜電較高，一般需進行廢水處理。 鑒于石膏法投資高、占地面積大等特點不利于應用，從而研究應用了簡易石膏法。簡易石膏法的原理與石膏法基本相同，只是將約75%左右的煙氣脫硫，脫硫裝置效率仍為90%以上，但裝置的容量相應減小，并取消煙氣加熱裝置，其余約25%的煙氣不經過脫硫裝置，而是旁路到煙囪，脫硫后的低溫煙氣與未經脫硫的高溫煙氣混合后排放，提高了排煙溫度，簡易石膏法總的煙氣脫硫率可達70%以上。簡易石膏法可使造價及占地大大降低，對脫硫率要求不太高的電廠，此種方法很有采用的價值。 系統組成：（1）石灰石儲運系統；（2）石灰石漿液制備及供給系統；（3）煙氣系統；（4）SO2 吸收系統；（5）石膏脫水系統；（6）石膏儲運系統；（7）漿液排放系統；（8）工藝水系統；（9）壓縮空氣系統；（10）廢水處理系統；（11）氧化空氣系統；（12）電控制系統。 技術特點： ⑴、吸收劑適用范圍廣：在FGD裝置中可采用各種吸收劑，包括石灰石、石灰、鎂石、廢蘇打溶液等； ⑵、燃料適用范圍廣：適用于燃燒煤、重油、奧里油，以及石油焦等燃料的鍋爐的尾氣處理； ⑶、燃料含硫變化范圍適應性強：可以處理燃料含硫量高達8%的煙氣； ⑷、機組負荷變化適應性強：可以滿足機組在15～100%負荷變化范圍內的穩定運行； ⑸、脫硫效率高：一般大于95%，最高達到98%； ⑹、托盤技術：有效降低液/氣比，有利于塔內氣流均布，節省物耗及能耗，方便吸收塔內件檢修； ⑺、吸收劑利用率高：鈣硫比低至1.02～1.03； ⑻、副產品純度高：可生產純度達95%以上的商品級石膏； ⑼、燃煤鍋爐煙氣的除塵效率高：達到80%～90%； ⑽、交叉噴淋管布置技術：有利于降低吸收塔高度。 推薦的適用范圍： ⑴、200MW及以上的中大型新建或改造機組； ⑵、燃煤含硫量在0.5～5%及以上； ⑶、要求的脫硫效率在95%以上； ⑷、石灰石較豐富且石膏綜合利用較廣泛的地區。 2、NID干法 NID（New Integrated Desuifurization）法原理為石灰粉經過石灰消化器（LDH）消化后進入反應器，與煙氣中的 SO2發生化學反應，生成 CaSO3和 CaSO4，煙氣中的 SO2被脫除。NID 干法具有投資低，方便可行的特點，用于中小型容量機組，當煤中含硫量<2%時，脫硫效率至少可達80%，且原料消耗和能耗都比噴霧干燥法有大幅度下降。 3、噴霧干燥法 噴霧干燥法脫硫工藝以石灰為脫硫吸收劑，石灰經消化并加水制成消石灰乳，消石灰乳由泵打入位于吸收塔內的霧化裝置，在吸收塔內，被霧化成細小液滴的吸收劑與煙氣混合接觸，與煙氣中的SO2發生化學反應生成CaSO3，煙氣中的SO2被脫除。與此同時，吸收劑帶入的水分迅速被蒸發而干燥，煙氣溫度隨之降低。脫硫反應產物及未被利用的吸收劑以干燥的顆粒物形式隨煙氣帶出吸收塔，進入除塵器被收集下來。脫硫后的煙氣經除塵器除塵后排放。為了提高脫硫吸收劑的利用率，一般將部分除塵器收集物加入制漿系統進行循環利用。該工藝有兩種不同的霧化形式可供選擇，一種為旋轉噴霧輪霧化，另一種為氣液兩相流。 噴霧干燥法脫硫工藝具有技術成熟、工藝流程較為簡單、系統可靠性高等特點，脫硫率可達到85%以上。該工藝在美國及西歐一些國家有一定應用范圍（8%）。脫硫灰渣可用作制磚、筑路，但多為拋棄至灰場或回填廢舊礦坑。 |
